MessageSujet: Fabriquer des rampes à leds   Fabriquer des rampes à leds EmptyVen 6 Jan 2012 - 16:27

Après m'être renseigné sur plusieurs sites, après les conseils judicieux de Caridina 56, je me suis lancé dans la construction de rampes à leds à partir de ruban à leds.
Mon intention n’était pas l’économie même si grâce à cela j’ai gagné 10w mais surtout la facilité, le gain de place et l’esthétique.
Donc voici le bricolage :
Le matériel
Fabriquer des rampes à leds Matari10
1 : ruban leds 5m waterproof IP65( une résine recouvre le ruban), 300 leds 5050 blanc brillant(les plus lumineuses)angle 120°, sécables tous les 5cm. Epaisseur du ruban 5mm, largeur 10mm.
Le ruban est muni d’un collant double faces 3M.
2 : Alimentations ( ici j’en ai commandé 2 car mes rampes leds vont à 2 différents endroits de la maison)
3 : un bombe de peinture noire
4 : 2 interrupteurs ( puisque 2 endroits et possibilité d’éteindre quand je veux)
5 : du fil ( ici du 0.752)
Fabriquer des rampes à leds Materi10
6 : Des goulottes passe fils ( ici 2X 2m et 2 morceaux de récupération). J’ai choisi des cornières de 2cn de large sur 1 cm d’épaisseur parce que les leds ont un angle de diffusion de 120° et donc prendre des cornières plus étroites aurait bloqué certains rayons lumineux
Les 2 interrupteurs ont été placés sur les alimentations.

Voici le ruban allumé
Fabriquer des rampes à leds Ruban_10
J’ai peint les goulottes en noir mat et j’ai pratiqué des petits trous à la foreuse pour permettre l’évacuation de la chaleur.
Ensuite je les ai coupées à dimension à savoir 2x104 cm, 3x90cm, 1x50cm, je sais c’est plus que 5m mais le ruban était légèrement plus grand que prévu
Fabriquer des rampes à leds Cornia10
Le montage a pu commencer……
J’ai choisi le montage le plus économique mais aussi le plus difficile, c’est-à-dire la soudure.
D’abord couper le ruban aux dimensions souhaitées.
Fabriquer des rampes à leds Datail10
Ensuite souder des fils aux différents morceaux.
Le fil rouge sur la borne 12v+ et le fil noir sur les 3 autres bornes.
Cette manière de souder est un peu spéciale mais en fait ce ruban chinois est monté sur une base de ruban RGB ( toutes les couleurs) donc la soudure du pôle – doit se faire sur les 3 bornes.
C’est ici que c’est difficile car les plots à souder ont de petites dimensions( 1,5mm sur 2mm).
Si la soudure vous rebute, il existe des connecteurs tout fait sans soudure.
Fabriquer des rampes à leds Datail11
Entre chaque rampe, j’ai placé un « sucre » électrique pour me permettre de désolidariser les rampes et de pouvoir les placer ailleurs. Mais j’attends des connecteurs 12v base tension.
Lorsque tout est soudé, il n’y a plus qu’à coller les rubans dans les cornières plastiques.
Et voilà…
Ici une rampe de 90cm, 2 de 104cm et 1 de 50cm (les 2 autres de 90 étaient déjà placées sur un aqua).
Fabriquer des rampes à leds Rampes10

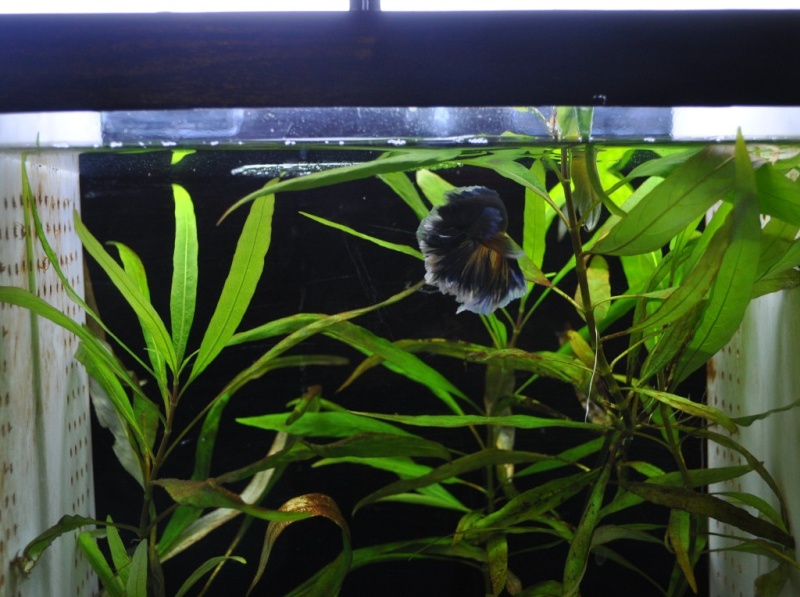

Voici avec éclairage par tube néon T5
Fabriquer des rampes à leds Aclair10
Voici avec rampe leds
Fabriquer des rampes à leds Aclair11
Détail vu du dessus.
Fabriquer des rampes à leds Datail12
Un petit commentaire :
les fils chinois sont de très mauvaises qualités, c’est la première fois que je n’arrive pas à plier un fil dénudé ni a le torsader, preuve qu’il n’y a pas beaucoup de cuivre dans l’alliage.

Les prix :
le ruban avec une alimentation> 39,59€ port compris
l’alimentation supplémentaire >9,07€ port compris
les cornières >9,90€
la bombe de peinture> 6,90€
Le fil hifi 2X0,75 > 6,60€
Revenir en haut Aller en bas
mike59
Eleveur/éleveuse
Eleveur/éleveuse
mike59

Date d'inscription : 31/10/2010

Fabriquer des rampes à leds Empty
MessageSujet: Re: Fabriquer des rampes à leds   Fabriquer des rampes à leds EmptyVen 6 Jan 2012 - 20:12

salut

beau bricolage !!!
Revenir en haut Aller en bas
thierry6061
Halfmoon Marbré Bleu
Halfmoon Marbré Bleu
thierry6061

Date d'inscription : 22/08/2011

Fabriquer des rampes à leds Empty
MessageSujet: Re: Fabriquer des rampes à leds   Fabriquer des rampes à leds EmptyVen 6 Jan 2012 - 20:13

Merci!
Revenir en haut Aller en bas
flore62
Halfmoon Papillon
Halfmoon Papillon
flore62

Date d'inscription : 04/01/2012

Fabriquer des rampes à leds Empty
MessageSujet: Re: Fabriquer des rampes à leds   Fabriquer des rampes à leds EmptyVen 6 Jan 2012 - 20:22

Jolie travail tu est douée !
Revenir en haut Aller en bas
thomas00003
Plakat Cambodge
Plakat Cambodge
thomas00003

Date d'inscription : 27/01/2008

Fabriquer des rampes à leds Empty
MessageSujet: Re: Fabriquer des rampes à leds   Fabriquer des rampes à leds EmptyVen 6 Jan 2012 - 20:29

très beau travail Thierry vénère
Tu passe quand a la maison me faire le même speech ???
Revenir en haut Aller en bas
Pol
Halfmoon Marbré Rouge
Halfmoon Marbré Rouge
Pol

Date d'inscription : 29/03/2011

Fabriquer des rampes à leds Empty
MessageSujet: Re: Fabriquer des rampes à leds   Fabriquer des rampes à leds EmptyVen 6 Jan 2012 - 20:38

Excellent travail!!! smile

Petite précision... Comment ton bandeau de LED est-il fixé à ta cornière? (Edit: Oups mal lu c'était donc collé!! Désolé!! tire-langue )

Quoi qu'il en soit, encore bravo!!


Dernière édition par Pol le Ven 6 Jan 2012 - 21:53, édité 1 fois
Revenir en haut Aller en bas
Renaudyes
Halfmoon Marbré Rouge
Halfmoon Marbré Rouge
Renaudyes

Date d'inscription : 25/02/2009

Fabriquer des rampes à leds Empty
MessageSujet: Re: Fabriquer des rampes à leds   Fabriquer des rampes à leds EmptyVen 6 Jan 2012 - 20:54

Bravo, très bien monté.
Par contre, j'ai entendu dire que les leds perdaient assez vite leurs puissance d'éclairage.
Est ce vrai ? Ou tout simplement qu'elles "meurent" aussi vite qu'un néon ?
Revenir en haut Aller en bas
canette
Halfmoon Géant Mustard Gas
Halfmoon Géant Mustard Gas
canette

Date d'inscription : 29/10/2011

Fabriquer des rampes à leds Empty
MessageSujet: Re: Fabriquer des rampes à leds   Fabriquer des rampes à leds EmptyVen 6 Jan 2012 - 21:10

Joli travail ! Je viens d'en commander 7m pour l'éclairage de mon étagère clin-d'oeil
Revenir en haut Aller en bas
thierry6061
Halfmoon Marbré Bleu
Halfmoon Marbré Bleu
thierry6061

Date d'inscription : 22/08/2011

Fabriquer des rampes à leds Empty
MessageSujet: Re: Fabriquer des rampes à leds   Fabriquer des rampes à leds EmptyVen 6 Jan 2012 - 22:14

Renaud
Je ne sais pas si les leds perdent de la puissance, je vous tiendrai au courant si ça se passe ainsi.
En fait, je cherchai un moyen de faire plusieurs rampes sur une seule alimentation. Toutes les rampes sont en série. Avec ce système j'éclaire 5 bacs, 1 de 104 cm, 2 de 90cm, 1de 50 et 1 de 20cm

Canette
tu as trouvé des bandes de 7m?

Thomas
Je suis comme Chanelle, chaque fois que je passe au poisson d'or tu n'es pas là, pas de chance.
Pour le montage tu verras c'est facile surtout que d'après ce que j'ai vu de ta bedbettaroom, tu as de quoi collé les rubans.
De plus comme je l'ai dit dans le message il existe des connecteurs sans soudure :
http://www.befr.ebay.be/itm/865-2-connecteur-ruban-LED-RGB-soudure-ruban-fil-2pcs-/140608180278?pt=FR_YO_MaisonJardin_EclairageLumiere_Ampoules&hash=item20bce69036
Revenir en haut Aller en bas
canette
Halfmoon Géant Mustard Gas
Halfmoon Géant Mustard Gas
canette

Date d'inscription : 29/10/2011

Fabriquer des rampes à leds Empty
MessageSujet: Re: Fabriquer des rampes à leds   Fabriquer des rampes à leds EmptyVen 6 Jan 2012 - 22:48

Oui Thierry, ici : clin-d'oeil

http://cgi.ebay.fr/ws/eBayISAPI.dll?ViewItem&item=170682114928&ssPageName=STRK:MEWNX:IT&_trksid=p3984.m1439.l2649
Revenir en haut Aller en bas
charly46
DT Butterfly Modérateur
DT Butterfly Modérateur
charly46

Date d'inscription : 28/08/2007

Fabriquer des rampes à leds Empty
MessageSujet: Re: Fabriquer des rampes à leds   Fabriquer des rampes à leds EmptySam 7 Jan 2012 - 6:37

Hello!!!

Beau montage Fabriquer des rampes à leds Icon_up

Par contre, j'espère que tu as pris un ruban de couleur "BLANC FROID", car sinon, tes plantes vont très vite dépérirent, ce qui serait dommage!!!
Revenir en haut Aller en bas
http://charlybetta.free.fr
Renaudyes
Halfmoon Marbré Rouge
Halfmoon Marbré Rouge
Renaudyes

Date d'inscription : 25/02/2009

Fabriquer des rampes à leds Empty
MessageSujet: Re: Fabriquer des rampes à leds   Fabriquer des rampes à leds EmptySam 7 Jan 2012 - 9:09

Salut,
Blanc froid = blanc ? Car dans l'annonce que canette a donnée, il y a blanc ou blanc chaud
Je suppose que l'un est donc froid.

Quel est la réelle différence? Quel type de leds sont les meilleurs pour des aquariums avec plantes? Parce que je dois me construire une galerie et maintenant que je vois ça, ça donne envie.

Surtout 5w/m au lieu de 30w/m, belle économie Very Happy. Evidemment, si cela éclaire aussi bien, ce qu'il me semble sur les photos plus haut.
Revenir en haut Aller en bas
bizeljulien
Plakat Cambodge
Plakat Cambodge
bizeljulien

Date d'inscription : 10/10/2011

Fabriquer des rampes à leds Empty
MessageSujet: Re: Fabriquer des rampes à leds   Fabriquer des rampes à leds EmptySam 7 Jan 2012 - 9:48

joli montage.
La luminosité est elle suffisante pour la croissance des plante?
Revenir en haut Aller en bas
http://my-wip.over-blog.com/
charly46
DT Butterfly Modérateur
DT Butterfly Modérateur
charly46

Date d'inscription : 28/08/2007

Fabriquer des rampes à leds Empty
MessageSujet: Re: Fabriquer des rampes à leds   Fabriquer des rampes à leds EmptySam 7 Jan 2012 - 10:33

De ce que je sais, pour une utilisation aquariophile et pour que les plantes aquatiques poussent, il faut du blanc froid!!! Si vos bacs sont nues, n'importe quel blanc fera l'affaire!!!

Il existe plusieurs types de néons ou bandeaux LED blanc!!! Les voici:

-le blanc

-le blanc chaud

-le blanc froid

-le jolie blanc

Donc faites bien attention quand vous achetez des néons ou bandeaux LED pour vos bacs plantés Fabriquer des rampes à leds Winking0

Perso, vu que je refais mon install, je vais dés que possible investir dans des néons LED blanc froid de 60cm chacun et j'en ai besoin de 24 néons de cette taille rien que pour mes 3 batteries d'aqua!!! Ma conso actuelle (batteries)= 333W et avec les 24 néons LED= 120W et une seule prise, car monté en série!!! Donc 210W d'économie sur cette installation!!! Il est vrai que ce n'est pas donné, mais au final, on fait vite des économies sur du long terme Fabriquer des rampes à leds Winking0
Revenir en haut Aller en bas
http://charlybetta.free.fr
thierry6061
Halfmoon Marbré Bleu
Halfmoon Marbré Bleu
thierry6061

Date d'inscription : 22/08/2011

Fabriquer des rampes à leds Empty
MessageSujet: Re: Fabriquer des rampes à leds   Fabriquer des rampes à leds EmptySam 7 Jan 2012 - 11:29

Oui Charly, ce sont bien sûr des leds blanc froid. Es-tu sûr que les néons leds sont moins chers que les rubans?

Attention Canette les leds que tu as commandées sont des 3528 ( moins lumineuses), elles font 300 lumens/mètre tandis que les 5050 font 800 à 900 lumens/mètre.

Bizeljulien, je n'ai pas encore assez de recul pour voir l'impact sur les plantes. Mais sur les bacs plantés j'ai doublé les rampes ( donc bac de 90cm = 2 rampes de 90cm)

Renaud, sur les conseils de Caridina j'ai pris des 5050 blanc froid qui comme écrit plus haut sont les plus lumineuses

Toutes les rampes sont montées en série avec 1 à 2 m de fil entre chaque rampe ce qui me permet de les placer ou je veux.
Revenir en haut Aller en bas
charly46
DT Butterfly Modérateur
DT Butterfly Modérateur
charly46

Date d'inscription : 28/08/2007

Fabriquer des rampes à leds Empty
MessageSujet: Re: Fabriquer des rampes à leds   Fabriquer des rampes à leds EmptySam 7 Jan 2012 - 11:45

OK!!!

Non, les Néons LED sont plus cher que les bandeaux, mais un peu plus performant niveau intensité d'éclairage!!! Mais pour ma part, je préfère avoir des néons que des bandeaux, car moins fragile et beaucoup moins compliqué à monter!!!

Par contre tu as raison de doubler les bandeaux sur tes bacs plantés Fabriquer des rampes à leds Winking0
Revenir en haut Aller en bas
http://charlybetta.free.fr
thierry6061
Halfmoon Marbré Bleu
Halfmoon Marbré Bleu
thierry6061

Date d'inscription : 22/08/2011

Fabriquer des rampes à leds Empty
MessageSujet: Re: Fabriquer des rampes à leds   Fabriquer des rampes à leds EmptySam 7 Jan 2012 - 12:03

Ici dans le montage la difficulté a été surtout la partie soudure mais comme je l'ai signalé plus haut il existe des connecteurs sans soudure ( 10 connecteurs pour 9,90€).
Il est vrai que pour les bacs très profonds et plantés les leds sont un peu justes mais mes bacs ont de 25 à 30 cm de hauteur.
Revenir en haut Aller en bas
canette
Halfmoon Géant Mustard Gas
Halfmoon Géant Mustard Gas
canette

Date d'inscription : 29/10/2011

Fabriquer des rampes à leds Empty
MessageSujet: Re: Fabriquer des rampes à leds   Fabriquer des rampes à leds EmptySam 7 Jan 2012 - 16:51

Oui oui Thierry j'avais vu, ce qui explique aussi le prix attractif clin-d'oeil , mais pour l'utilisation que je souhaite en faire, à savoir éclairer 3 rayons de mon étagère destinée à accueillir les pots de mes subadultes, ça m'a semblé largement suffisant clin-d'oeil ..; et avec 7m pour 3 rayons ça ira aussi tire-langue
Revenir en haut Aller en bas
thierry6061
Halfmoon Marbré Bleu
Halfmoon Marbré Bleu
thierry6061

Date d'inscription : 22/08/2011

Fabriquer des rampes à leds Empty
MessageSujet: Re: Fabriquer des rampes à leds   Fabriquer des rampes à leds EmptySam 7 Jan 2012 - 17:58

Ah ok canette.
Dans la même boutique ils ont des connecteurs pour ton ruban http://www.befr.ebay.be/itm/869-10-connecteur-ruban-LED-3528-soudure-ruban-fil-10pcs-/140612614124?pt=FR_YO_MaisonJardin_EclairageLumiere_Ampoules&hash=item20bd2a37ec
Comme ça tu pourras monter d'un étage sans utiliser ton ruban.
Revenir en haut Aller en bas
canette
Halfmoon Géant Mustard Gas
Halfmoon Géant Mustard Gas
canette

Date d'inscription : 29/10/2011

Fabriquer des rampes à leds Empty
MessageSujet: Re: Fabriquer des rampes à leds   Fabriquer des rampes à leds EmptySam 7 Jan 2012 - 19:28

Ouais j'y ai vu qu'après ma commande est déjà partie What the fuck ?!? sad
Revenir en haut Aller en bas
caridina56
Eleveur/éleveuse
Eleveur/éleveuse
caridina56

Date d'inscription : 15/02/2011

Fabriquer des rampes à leds Empty
MessageSujet: Re: Fabriquer des rampes à leds   Fabriquer des rampes à leds EmptySam 7 Jan 2012 - 20:59

Tres beau boulot Thierry ! moi ce n'est pas aussi propre ! Je savais pas que les connecteurs RBG existaient !!! si j'avais su...

c'est vrai que les 3528 éclairent presque 3 fois moins que les 5050.

bravo vénère
Revenir en haut Aller en bas
http://bettabreizhclub.lebonforum.com/
thierry6061
Halfmoon Marbré Bleu
Halfmoon Marbré Bleu
thierry6061

Date d'inscription : 22/08/2011

Fabriquer des rampes à leds Empty
MessageSujet: Re: Fabriquer des rampes à leds   Fabriquer des rampes à leds EmptySam 7 Jan 2012 - 22:54

Merci Anne,

mais je te prie de croire que pour les prochaines rampes, je prends les connecteurs parce que la soudure c'est vraiment très difficile.
Encore merci pour tes renseignements.
Revenir en haut Aller en bas
caridina56
Eleveur/éleveuse
Eleveur/éleveuse
caridina56

Date d'inscription : 15/02/2011

Fabriquer des rampes à leds Empty
MessageSujet: Re: Fabriquer des rampes à leds   Fabriquer des rampes à leds EmptySam 7 Jan 2012 - 23:50

Ah oui ça je confirme ! la soudure c'est difficile, c'est tellement proche les petites "barettes". Je dois en recommander des strip LED, donc cette fois-ci je commande les connecteurs ! merci du tuyau !

Revenir en haut Aller en bas
http://bettabreizhclub.lebonforum.com/
charly46
DT Butterfly Modérateur
DT Butterfly Modérateur
charly46

Date d'inscription : 28/08/2007

Fabriquer des rampes à leds Empty
MessageSujet: Re: Fabriquer des rampes à leds   Fabriquer des rampes à leds EmptyDim 8 Jan 2012 - 5:27

Au fait, ton bandeau est du multicolor et non du blancproprement dit? Car sur les photos on voit bien "RGB"!!! J'ai vu que certains bandeaux multicolors, on avait la posibilité d'obtenir du blanc!!! C'est ton cas ou pas!!!

De ce que j'ai lu hier par ci par là sur le net, en fait le mieux est d'avoir du blanc de 6000-6500° kelvin (lumière du jour= daylight ou blanc (pur)), certe on peut aussi mettre du 12000° kelvin (blanc froid), mais en fait le blanc froid est plus destiner aux bacs d'eau de mer!!!!

Combien consomme ton bandeau de 5m? 60W?
Revenir en haut Aller en bas
http://charlybetta.free.fr
thierry6061
Halfmoon Marbré Bleu
Halfmoon Marbré Bleu
thierry6061

Date d'inscription : 22/08/2011

Fabriquer des rampes à leds Empty
MessageSujet: Re: Fabriquer des rampes à leds   Fabriquer des rampes à leds EmptyDim 8 Jan 2012 - 9:41

Salut Charly,

Bien que sur le ruban les connecteurs soient RGB, il s'agit bien d'un ruban exclusivement blanc froid ( je suppose que pour éviter des couts de changement de chaine de production, ils laissent le ruban RGB et ils changent les leds uniquement).

En ce qui concerne les kelvin, c'est 6300 à 7000 kelvin.

Pour la consommation, sur le site ils parlent de 72w/5m.
Ici en Belgique les rubans font 51w/5m.
Est-ce parce que ils utilisent des rubans "RGB" que la consommation augmente, je ne saurais le dire mais ça m'étonnerais.
Donc je dirais, oui 60w de consommation.

Bon à savoir
Il existe des télécommande IR pour commander tous les rubans, notament l'intensité, l'arrêt, l'allumage....
Revenir en haut Aller en bas
Contenu sponsorisé




Fabriquer des rampes à leds Empty
MessageSujet: Re: Fabriquer des rampes à leds   Fabriquer des rampes à leds Empty

Revenir en haut Aller en bas

Fabriquer des rampes à leds
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant
 Sujets similaires
-
» [tutoriel / DIY ] Fabriquer un contenant en écorces de bouleau
» [Bushcraft-DIY] Se fabriquer des aiguilles
» Fabriquer un absorbeur d’humidité
» Fabriquer une moto avec un briquet....
» recherche comment fabriquer un chauffe eau

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Betta-Forum Jurabetta :: DIVERS :: Matériel, trucs et astuces-
